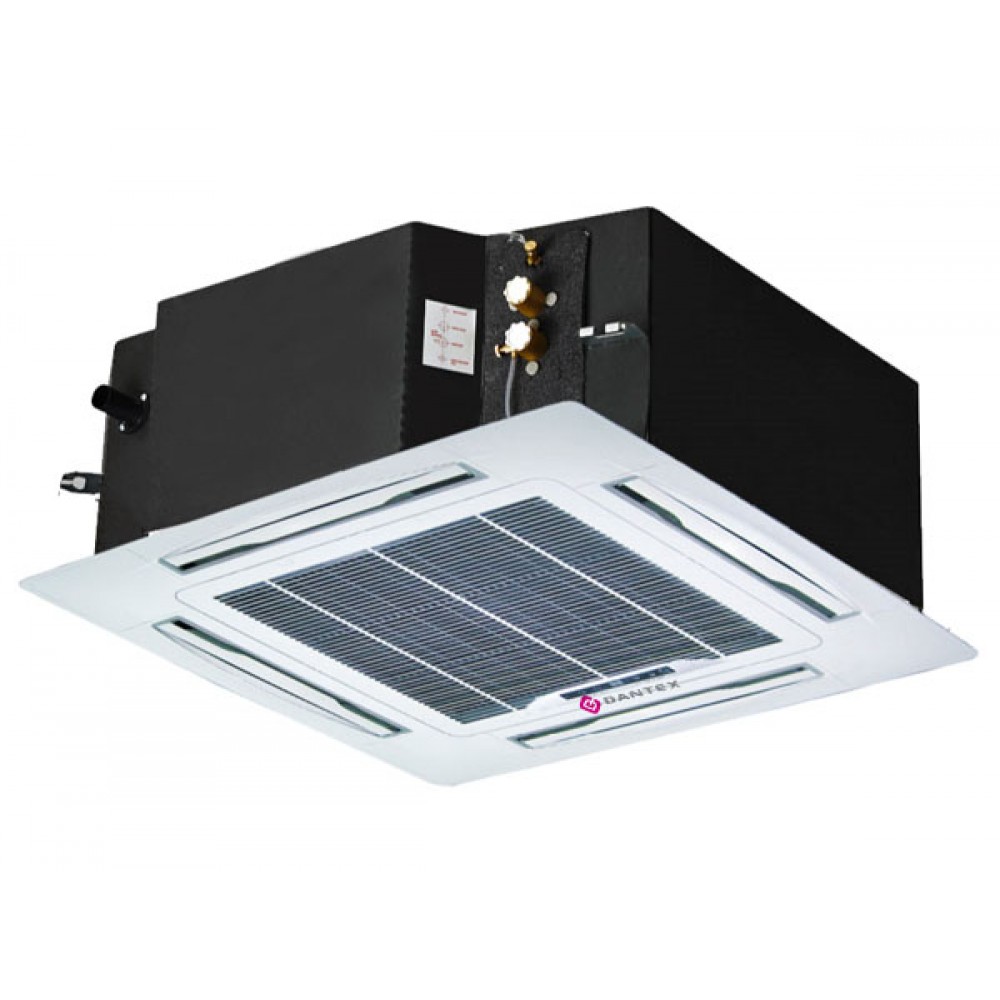

DF-850QB DANTEX

Преимущества фанкойла Dantex DF-850QB

• Высокий уровень стандартной комплектации: дренажный насос, плата управления и ИК пульт MD-R05 - стандартно;
• Подключение к системе группового управления XYE (стандартно);
• Панель имеет изящный дизайн.

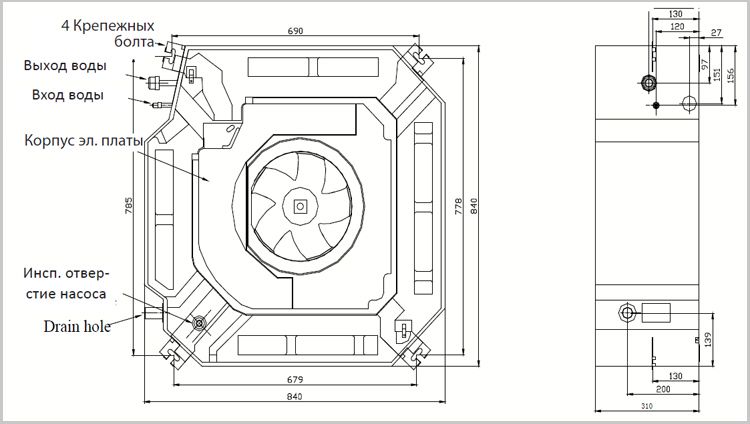

Габаритные размеры

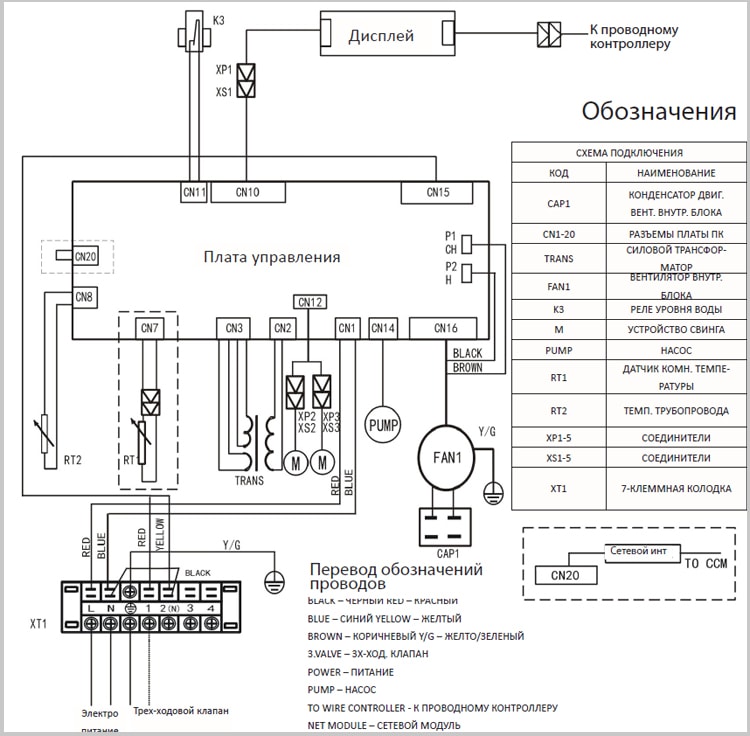

Электрическая схема

Общее описание

Способность климатического оборудования обеспечить максимальный комфорт при минимальном уровне капитальных затрат является важным критерием при выборе системы кондиционирования. Отличные технические характеристики, а также стандартная комплектация кассетных фанкойлов Dantex в сочетании с невысокой стоимостью позволяют использовать самые широкие возможности по комплексной обработки воздуха для создания максимально комфортных условий в помещениях различного назначения: апартаментах, виллах, ресторанах, гостиницах и.т.д.

Назначение

Фанкойлы кассетные, четырех-поточные DF-850QB предназначены для комплексной обработки воздуха (Охлаждения или нагрева, фильтрации, а также эффективного распределения) в малых и средних помещениях (До 85м2).

Способ установки

В подвесном потолке типа армстронг или в подвесном потолке другой конструкции. Благодаря сверхтонкому корпусу, фанкойлы серии QB можно монтировать в условиях ограниченного пространства.

Состав

Кассетные фанкойлы DF-850QB комплектуются двухрядным теплообменником воздухоохладителя, 3-ех скоростным центробежным вентилятором, воздушным фильтром, инфракрасным пультом дистанционного управления. Система воздухораспределения включает воздушные заслонки. Пользователь может регулировать с помощью пульта управления угол поворота заслонок. Стандартно в состав кассетных фанкойлов входит также дренажный насос, обеспечивающий подъем конденсата на высоту 650мм.

Опции и аксессуары

3-ех ходовой клапан регулирования производительности предназначен для управления температурой воздуха в помещении. Если температура воздуха в помещении увеличивается или уменьшается, плата управления фанкойла закрывает или открывает трех-ходовой клапан. Соединительный комплект предназначен для объединения фанкойла и трех-ходового клапана. Проводной пульт дистанционного управления. Сетевая карта + Центральный пульт управления обеспечивают возможность интеграции фанкойла в систему группового управления. Дополнительный дренажный поддон выполняет функцию сбора конденсата. Он устанавливается под трех-ходовым клапаном регулирования производительности.

Дополнительная комплектация:

• DF-DPQB -Дополнительный поддон для трехходового клапана
• DF-3WV/C + DF-3WVQB/C -Трехходовой клапан + cоединительный комплект для фанкойлов типоразмеров 200-1000
• RCVA 3/4" (6.0) -Трехходовой клапан + для фанкойлов для фанкойлов типоразмеров 1000-1400
• MD-KJR12B, MD-KJR29B, MD-KJR90DP -Проводные пульты управления
• MD-CCM03, MD-CCM30 -Центральные пульты управления

Функциональные характеристики:

• Открытая установка в подвесном потолке +17…+32
• Двухтрубная система
• Контроль температуры воды в трубопроводе +3…+18 и +30…+75
• 2-х рядный теплообменник
• Управление ИК пульт MD-R05 (Стандартно)
• Управление с помощью проводных пультов
• MD-KJR12B, MD-KJR29B, MD-KJR90DP (Опция)
• Управление воздушными заслонками
• Подключение к системе центрального управления XYE + MD-CCM03, MD-CCM30
• Подключение к системе группового управления XYE + MD-KJR150A
• Дренажный насос 750 мм
• Стандартный уровень звукового давления 36…50 дБ(А)
