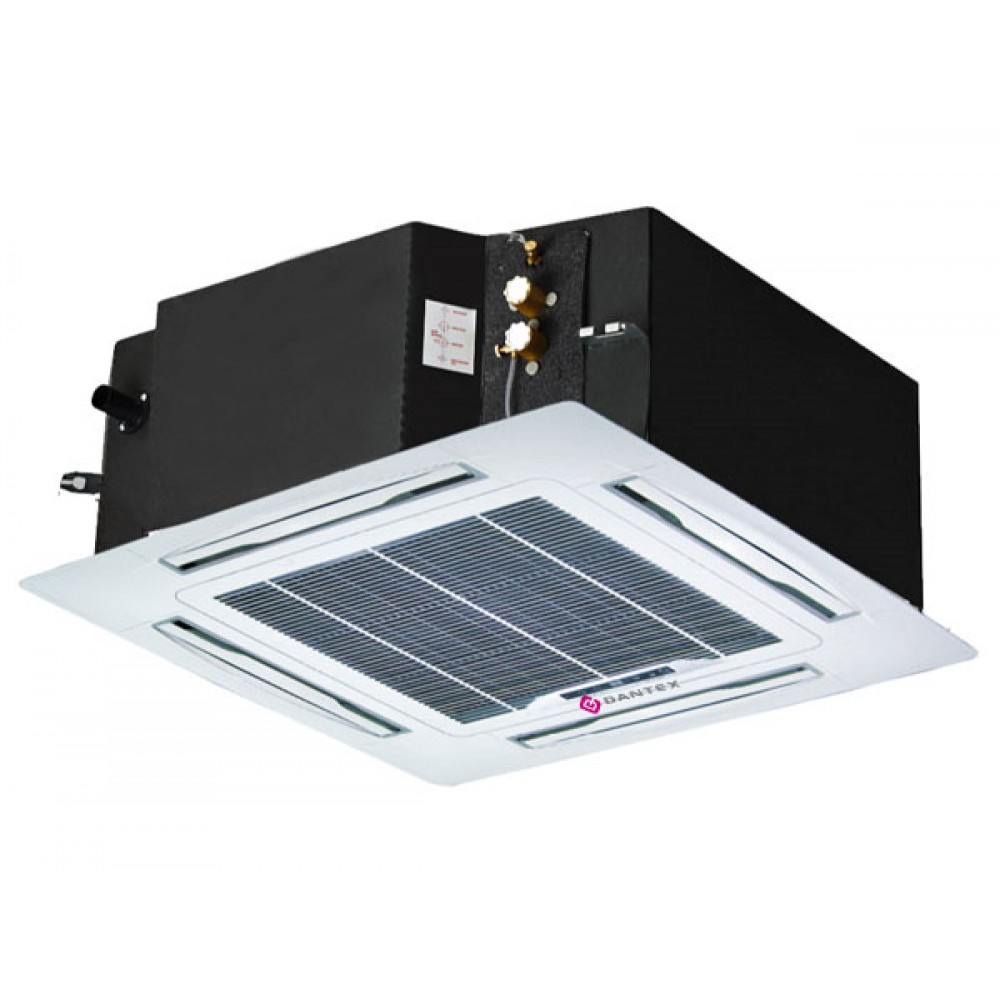

DF-950QB DANTEX

Преимущества фанкойла Dantex DF-950QB

• Высокий уровень стандартной комплектации: дренажный насос, плата управления и ИК пульт MD-R05 - стандартно;
• Подключение к системе группового управления XYE (стандартно);
• Панель имеет изящный дизайн.

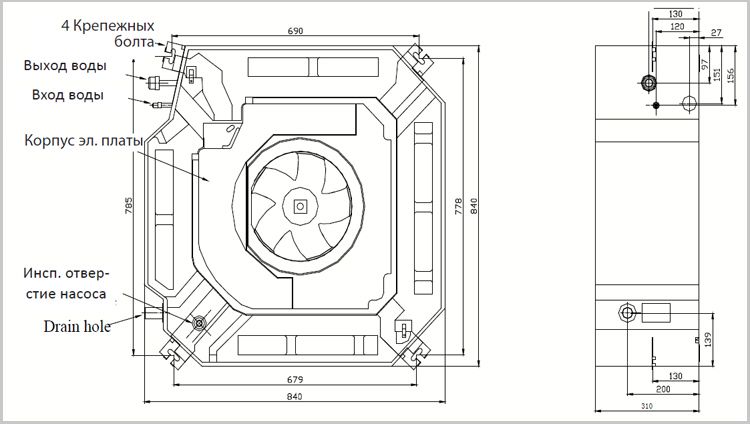

Габаритные размеры

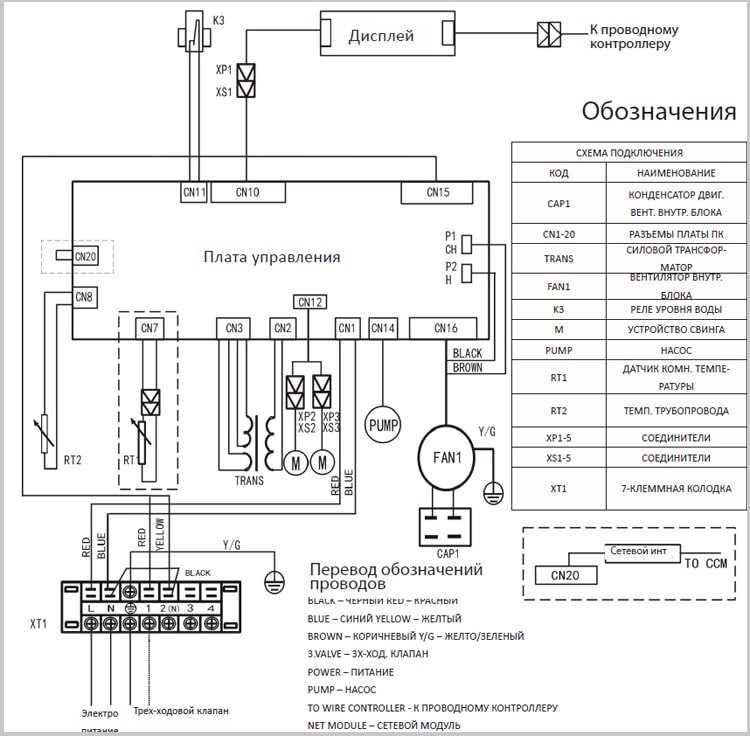

Электрическая схема

Общее описание

Не секрет, что фанкойлы являются не только главным элементом системы кондиционирования но также важным элементом дизайна интерьера. Кассетные фанкойлы Dantex были разработаны с учетом высоких требований современных интерьеров. Пользователь может выбрать одно из четырех цветовых решений декоративной панели. Это дает возможность интеграции агрегатов в помещения с различным дизайном, что особенно важно для жилых помещений, ресторанов, гостиниц.

Назначение

Фанкойлы кассетные, четырех-поточные DF-950QB обеспечивают охлаждение или нагрев воздуха, фильтрацию, а также эффективное распределение воздуха в рабочих зонах средних и больших помещений (От 95м2)

Способ установки

В подвесном потолке типа армстронг или в подвесном потолке другой конструкции. Фанкойлы серии QB имеют сверхтонкий корпус. Благодаря этому возможен монтаж агрегатов в условиях ограниченного пространства.

Состав

В стандартной комплектации кассетные фанкойлы DF-950QB оснащены двух-рядным теплообменником воздухоохладителя, воздушным фильтром, дренажным насосом, платой и пультом управления. Воздушные жалюзи имеют возможность автоматического регулирования угла наклона. Плата управления позволяет интегрировать фанкойлы в систему группового управления либо в комплексную систему управления зданием.

3-ех ходовой клапан регулирования производительности предназначен для управления температурой воздуха в помещении. Если температура воздуха в помещении увеличивается или уменьшается, плата управления фанкойла закрывает или открывает трех-ходовой клапан. Соединительный комплект предназначен для объединения фанкойла и трех-ходового клапана. Проводной пульт дистанционного управления. Сетевая карта + Центральный пульт управления обеспечивают возможность интеграции фанкойла в систему группового управления. Дополнительный дренажный поддон выполняет функцию сбора конденсата. Он устанавливается под трех-ходовым клапаном регулирования производительности.

Дополнительная комплектация:

• DF-DPQB -Дополнительный поддон для трехходового клапана
• DF-3WV/C + DF-3WVQB/C -Трехходовой клапан + cоединительный комплект для фанкойлов типоразмеров 200-1000
• RCVA 3/4" (6.0) -Трехходовой клапан + для фанкойлов для фанкойлов типоразмеров 1000-1400
• MD-KJR12B, MD-KJR29B, MD-KJR90DP -Проводные пульты управления
• MD-CCM03, MD-CCM30 -Центральные пульты управления

Функциональные характеристики:

• Открытая установка в подвесном потолке +17…+32
• Двухтрубная система
• Контроль температуры воды в трубопроводе +3…+18 и +30…+75
• 2-х рядный теплообменник
• Управление ИК пульт MD-R05 (Стандартно)
• Управление с помощью проводных пультов
• MD-KJR12B, MD-KJR29B, MD-KJR90DP (Опция)
• Управление воздушными заслонками
• Подключение к системе центрального управления XYE + MD-CCM03, MD-CCM30
• Подключение к системе группового управления XYE + MD-KJR150A
• Дренажный насос 750 мм
• Стандартный уровень звукового давления 36…50 дБ(А)
